地磅防雷及维护保养
发布者:重庆龙正衡器有限公司  点击次数:  更新时间:2018/4/13 10:29:41

地磅防雷装置


产品型号:JSXM-YD

产品名称:地磅专业防雷器


一、产品特点:

  本产品适用于地磅传感器雷击防护或满足于同等条件的仪表、精密设备的雷电及电涌防护,可对设备的电源、信号端口同时进行保护。


二、产品功能:

  本产品适用于地磅传感器雷击防护或满足于同等条件的仪表、精密设备的雷电及电涌防护,可对设备的电源、信号端口同时进行保护。


三、产品主要特点:

 1、主材采用高质量气体放电管、TVS管和进口半导体器件,质量稳定

 2、同时保护电源、信号,集成式设计,便于安装

 3、电源、信号均采用全保护模式(共模、差模),保护全面

 4、信号部分采用两级防护,保护精细,安全可靠

 5、同流容量大,输出残压低,插入损耗小,响应速度快

 6、不受地网杂波干扰,不影响测量数据

 7、铝合金外壳,坚固、美观


四、主要技术参数

 1、产品型号:JSCX-TD

 2、电源部分:标称工作电压Un DC 24 V DC 12 V

 3、测量信号部分:最大持续工作电压 Uc DC 36 V DC 18 V

 4、保护水平Up线-地(1.2/50)≤600V≤35V

 5、线-线≤60V≤35V

 6、每相标称放电电流Isn(8/20μs)5KA 5KA

 7、没相最大放电电流Imax(8/20μs)10 KA 10KA

 8、响应时间tA≤25ns≤1ns

 9、数据传输率Vs  20Mbps

 10、插入损耗≤0.2Db

 11、驻波比≤1.2

 12、接线方式 压线端子:安装导线截面mm2≥1.5(L1 L2)/ ≥2.5(PE

 13、工作温度范围Tu-40℃...+80℃

 14、外壳材料 黑色铝合金

 15、安装尺寸(长*宽*高)mm65*50*25


五、注意事项

 1、本保护器连接导线必须保证牢固及可靠电器连接,接地线尽量短面直,接地电阻至少≤4Ω

 2、保护器输入端(IN)与信号通道相连,输出端(OUT)与被保护设备输入端相连,不能接反。

 3、本保护器无需特别维护,当系统工作出现故障时,可拆除本产品后再检查,若取下后工作恢复正常,则    应更换新的保护器。

 4、本保护器保护等级IP20,若室外安装应配置防水墙体。



六、地磅防雷注意事项

  天有不测风云,打雷下雨是很正常的自然现象,而汽车衡(地磅)在一般情况下,又是安装在露天空旷的地方,每天日晒雨淋,下雨天打雷又是正常现象,假如电子原器件不能防雷的话,就有可能一不小心被雷击坏;从而导致您的汽车衡电子元器件受损。从而引发地磅称重故障,需更换新的电子配件才可以使用;这样就明显增加了您的使用成本和使用风险。这是谁都不想的,我们得好好预防,防患于未然才行,雷云放电称为雷电,当云重的电荷积累到一定程度时,周围空气绝缘性就被破坏,正负雷云之间或雷云对大地之间就会产生强烈的放电现象,雷击一般分为三类,即直击雷、感应雷及雷电侵入波。直击雷只有雷击率的10%左右,感应雷虽然没有直击雷强烈,但它发生的概率要比直击雷高得多,而且感应雷的高电压可以通过仪表、传感器、电源线、输出信号电缆线传输大电流烧坏电子配件,电子地磅一般安装在室外空旷处,主要由于雷电流的电磁感应作用引起秤台上产生极高电压而放电(即感应雷)损坏传感器及接线盒、仪表;以及与地磅相连的相关配置,如打印机、电脑、监控摄像头、录像机等,都有可能在雷击的一瞬间遭到破坏。地磅电子配件多属高精度弱电配件,容易受到雷电及强电流袭击,还是一样不敢保证100%的不会被雷击。所以在雷雨天气时尽量用 直流电源或UPS后备电源供电,打雷时及时关机、拔掉电源插头和地磅与仪表的连接插头,并且把室外的电源线、地磅与仪表的屏蔽线理顺,不要和室内电器设备绞在一起,彻底与室内电子配件断离开来;以确保仪表配件和室内相关配置不被雷击,夏天电源不稳定的情况下,应配置稳压器或UPS后备电源供电.


七、地磅维护与保养

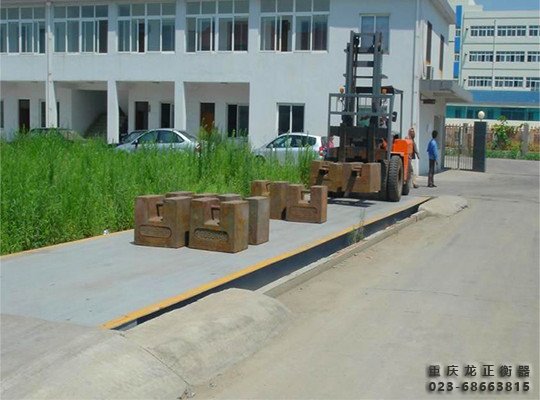

 《一》、秤体维护

 1、每天上班过磅之前检查秤台能否正常灵活晃动;限位螺丝与限位板之间的间距保持在3-5毫米左右

 2、经常保持秤体四周及与地面间隙内不得卡有石子、煤块、淤泥等异物;秤面长期保持干净整洁。

 3、基础坑内应长期保持排水畅通,做到雨停水干;坑内不能有积水,更不能让传感器长期浸泡在水、淤泥    中。

 4、各连接件应每季度进行一次保养,秤体各部螺丝帽应涂上黄油。

 5、秤体腐蚀特别严重的应及时做好除锈防腐措施(刷漆),以保证其使用寿命。(使用环境特别恶劣、腐    蚀特别严重的企业建议选择水泥地磅秤。

 6、禁止在秤台上进行电焊专业。

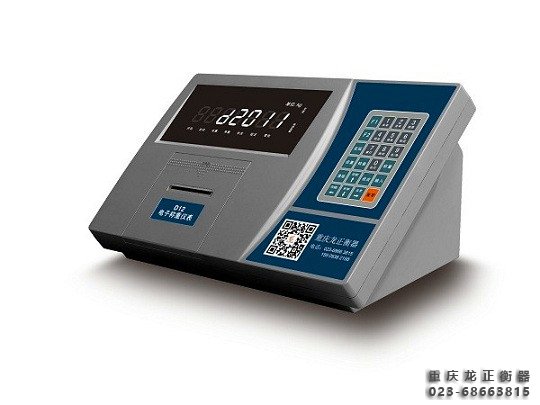

 《二》、称重仪表保养:

  1、称重仪表应放置干燥、通风的室内,并且有专人使用、保管;禁止用工业溶剂清洗仪表,可以用软布     粘上无水酒精擦洗外壳和键盘;如配有电脑、打印机       则注意防尘防潮。

  2、严禁通电状态下插拔仪表上各接连插头,以免损坏称重仪表;经常检查各接线是否松动,外皮是否损     坏、是否受挤压折断、老鼠咬断,接地线是否牢靠。

  3、称重仪表长期不用时,应每隔一周(最多半月)通电一小时,以防受潮损坏影响使用寿命。

  4、称重仪表应免靠近高热源、振动源;使用环境尽量避免易燃易爆;易燃易爆环境的用户建议选择防爆     称重仪表及防爆传感器、接线盒配置。

  5、称重仪表更换保险丝、移动位置、清除灰尘时必须切断电源。

  6、称重仪表发生故障时应迅速断电,然后通知厂家或者专业人员进行检查,用户不得随意拆开机箱,更     不能随意更换内部零件。

  7、称重仪表蓄电池务必先充足电再使用,当蓄电池电量快用完仪表上面显示只有一格时,请及时充电;     如长时间不用时,每隔两月充电一次,每次充电约8-      10个小时左右。

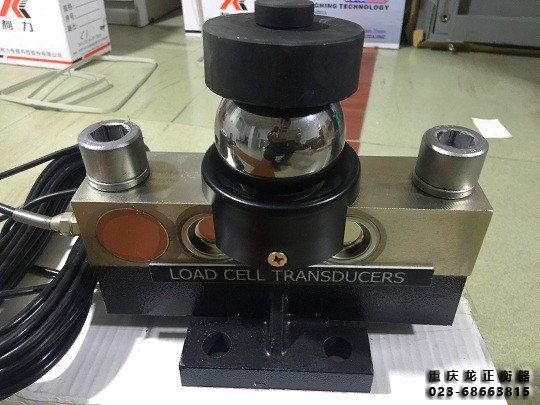

 《三》、传感器、接线盒保养

  1、传感器及接线盒应尽量保持环境干燥,屏蔽线揽应装在线管或者秤体里面,不宜暴露在外。

  2、经常检查传感器部位,确保传感器不被淤泥及杂物、水淹没。


 《四》、整体系统维护

  1、过磅车辆总量不得超过地磅秤的最大称量,禁止超载短车轴车辆过磅;禁止车辆横向冲撞击秤台,车     辆上磅时速应低于5Km/h,不允许在秤台上急刹车;禁      止车辆长期 侧向(横向)上磅或重车     单边车轮胎骑压秤台纵向中缝隙部位。

 2、车辆称重完毕应立即驶离秤台,不可长时间停留在秤台上面,更不允许在秤台上长时间堆积重物或停放    车辆。

 3、供电电源应可靠接地,接地电阻≤4Ω

 4、倘若供电电源波动较大(电压不稳定),需配置稳压器或UPS后备电源,防止仪表传感器损坏。

 5、称重仪表每天必须先开机预热30分钟后过磅,为确保称重的准确性,应按规定进行周期调试检定,发现    问题及时调休。

 6、为确保系统安全正常使用,打雷时或下班后必须拔掉电源及秤体与仪表的连接插头,雷雨闪电时严禁使    用,钢面秤台上面禁止行人通行。

 7、非专业人员不允许开启仪表和传感器进行维修,地磅秤出现故障,应及时联系厂家或专业人员进行检查    维修。
