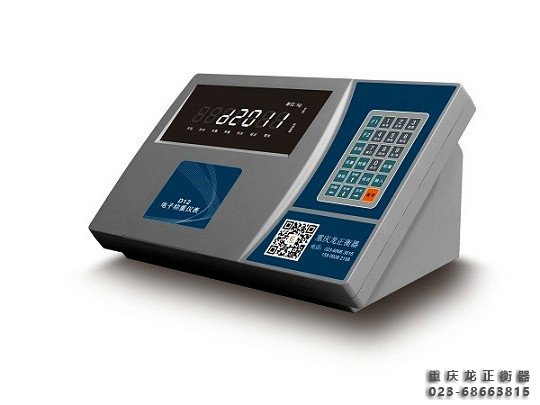

一、产品简介

  内置电气隔离+防静电设计，减少因现场接地问题所引起的串行接口损坏、传感器接口坏、重量不稳定、与传感器通讯时好时坏等现象；仪表的传感器接口防浪涌保护设计，提高了仪表对雷击浪涌的防护能力，可以与柯力E型数字传感器连接，适用于静态数字汽车衡称重系统。（后缀AC为变压器规格）

同系列产品：

D12-Y(AC)------无面板微打；

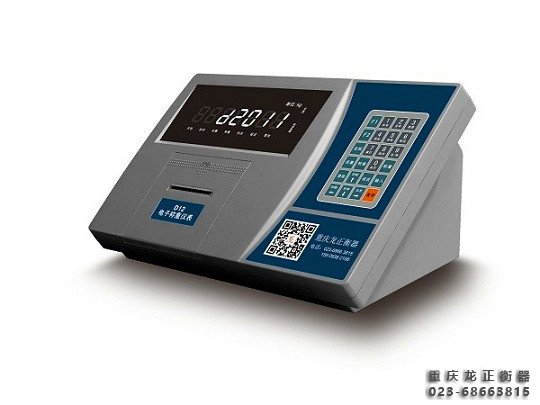

D12-YP(AC)------带热敏微打；

D12-YP1(AC)------带针式微打

D12-R(AC)------无面板微打；

D12-RP1(AC)------带针式微打；

二、特点及基本功能：

 1、内置恒流浮充充电电路，更好的保护蓄电池；

 2、快速存储设计，解决记录存储满问题；

 3、支持自定义填充打印排版功能；

 4、通过隔离+接口静电保护设计，保护传感器免受外接设备的电气影响；

 5、新增支持E型定制动态加密通讯协议和K协议，提高防作弊器能力；

 6、支持常规C、E和K型通讯协议；

 7、拥有自动调角、输重量调角、轴调角及输系数调角功能，满足不同现场的情况使用；

 8、支持modbus指令协议和8种常用连续PC通讯协议；

 9、支持08系列仪表加密方式和JMQ01、JMQ03一键加密方式；

 10、采用变压器供电方式和蓄电池直流供电方式。

三、主要技术参数：

准确度等级：III级，n=3000;

误差分配系数：pi=0.5

分度值：1、2、5、10、20、50、100可选；

数字传感器接口：RS485方式，在接12只数字传感器情况下总线可接至75米；

传输速率：9600、19200bps;

供电电源：DC12V/750mA;

传感器连接数量：1-16只；

传感器通讯协议：柯力C协议、C定制协议、E协议、E定制协议和K协议；

显示方式：7位0.8inch LED数码管，7个状态指示符；

大屏幕接口：20mA电流环恒流源串行输出，波特率600，传输距离≤100米；

串行通讯接口：配置标准RS232，波特率600-19200可选；

打印机接口：配置标准并行打印接口，可配接EPSONLQ-300K+II、LQ-300K、LQ680K、LQ-730K、LQ-1600K（+）、松下KX-P1131、KX-P1121、DS-300等宽行打印机；

数据贮存：可贮存1000组车号皮重，1500组最新称重记录，300组最新不完整称重记录；

仪表电源：交流110-220V 50Hz(变压器规格为交流220V,50Hz)

应急辅助电源：DC12V/7Ah免维护蓄电池（随机充电）；

外观尺寸：330*207*158mm

自重：约1.6公斤（变压器规格约2.5公斤）
